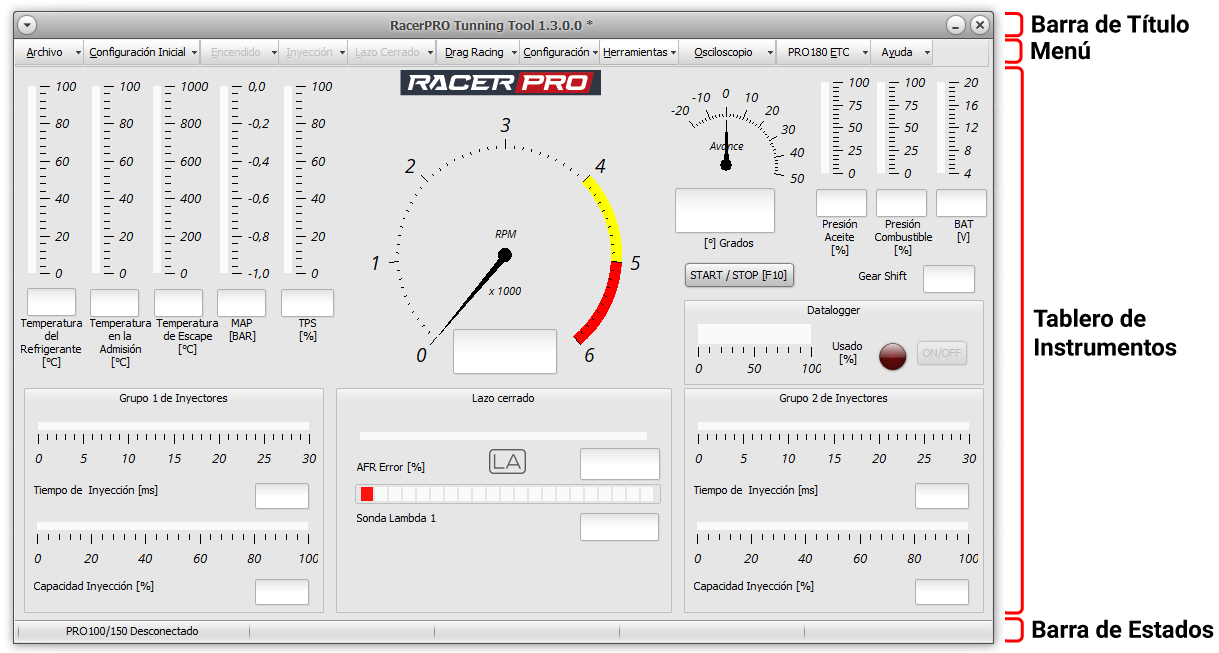

Ventana Principal
Esta se divide principalmente en cuatro partes:
- Barra de Título
- Menú
- Tablero de Instrumentos
- Barra de estado.
Barra de Título
En esta parte se informan tres cosas importantes:
- La versión de la aplicación
- El nombre del archivo de la configuración/calibración/mapa actual
- Un asterisco que indica si la configuración tiene cambios sin guardar
Como ejemplo, en la siguiente imagen, podemos ver que:
- La versión de la aplicación es la 1.3.0.0
- El nombre de la configuración cargada es FIAT 128 - 01 - 125 HP.rcpro
- El asterisco (*) al lado del nombre nos indca que la configuración tiene cambios sin guardar.
Menú
Desde el menú podes abrir todas las ventanas necesarias para la configuración de tu RacerPRO, actualizar el firmware de tu equipo, como también buscar si hay nuevas actualizaciones en la nube.

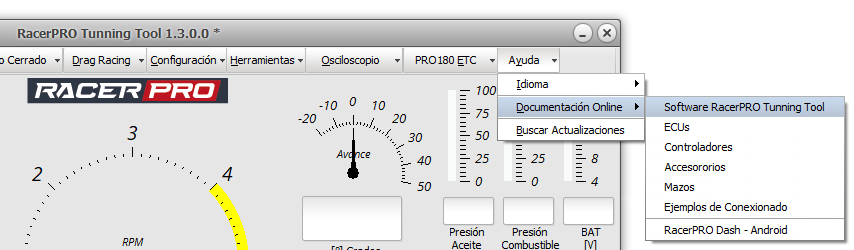

Tip
En el menú de ayuda, vas a encontrar el item de Documentación Online, con los tópicos mas comunes.

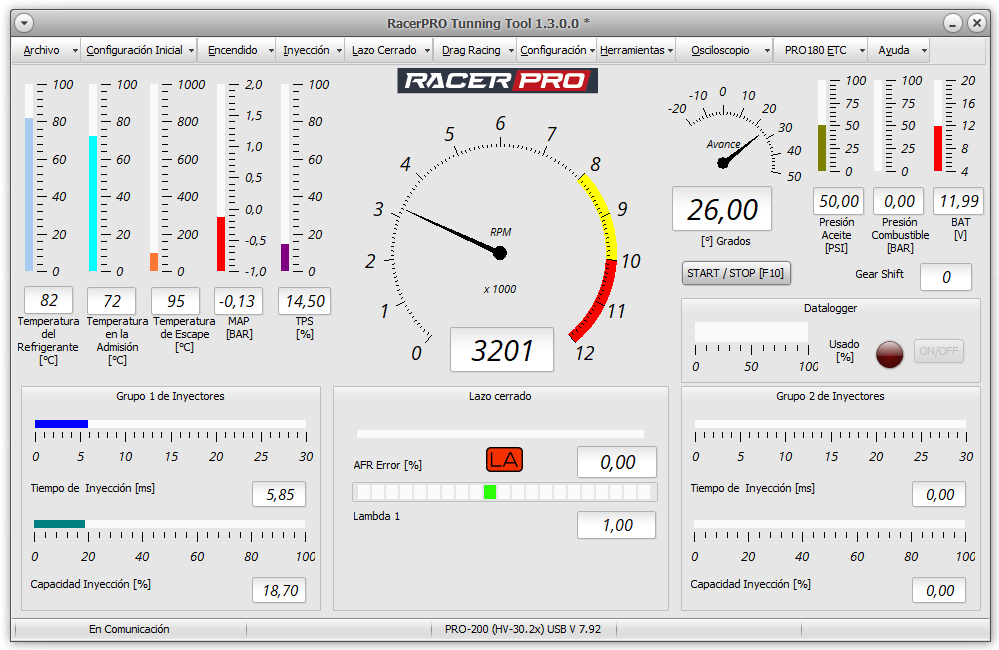

Tablero de Instrumentos.
Cuando estamos calibrando nuestro motor, las variables mas importantes de funcionamiento las podemos observar en la sección del tablero de instrumentos de la ventana principal, que como se puede observar, ocupa la mayor parte de la ventana principal.
Barra de Estado.
Desde aquí podremos observar los estados de conexión con los diferentes dispositivos de la red RACER-PRO.
Como se muestra en la imagen, la barra de estado se divide en 5 partes. De Izquierda a Derecha vamos a encontrar:
- El estado de comunicación
- La información del PRO100/PRO150 conectado al puerto USB de nuestra computadora
- La información del PRO200/PRO300
- Este espacio está reservado para usos futuros
- La información del controlador del acelerador electrónico, si está conectado
En este Ejemplo:
Podemos ver que:
- El sistema está En Comunicación
- Mediante un PRO-150 cuya versión de firmware es la V-2.75
- La ECU es una PRO-220 USB corriendo con firmware V-7.92
- El sistema se completa con un controlador de acelerador electrónico PRO-180 actualizado a la versión de firmware V-1.21
