Comunicación con nuestra PRO-200/PRO-300
Las ECUs PRO-2x0 y PRO-3x0 poseen un canal CAN de alta velocidad que sirve para dos propósitos:
- Informar en tiempo real todas las variables de nuestro motor (RPM, Tiempo de inyección, Avance, etc)
- Modificar los ajustes de configuración de nuestra ECU (Cantidad de inyectores, curva de avance, mucho mas)
En general, para poder vincular nuestra PRO-200/PRO-300 con la PC/Laptop que vamos a utilizar para configurar nuestro equipo, necesitamos una PRO-100 o una PRO-150.
Nota
A los efectos de configuración/visualización de datos/registro de información, la PRO-100 y la PRO-150 tienen las mismas prestaciones.
Conexión del Cable USB con PRO-100/PRO-150

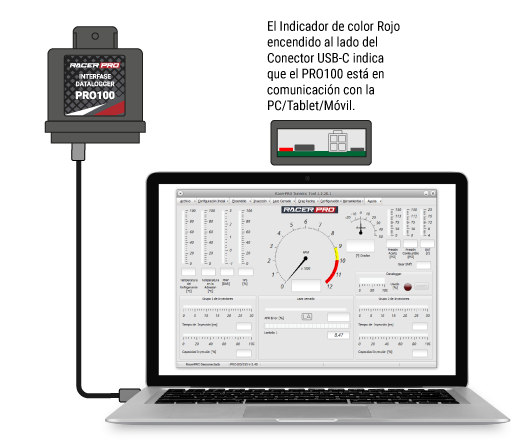

A continuación se muestra como vinvular nuestra PC/Laptop con el PRO-100, mediante un cable USB-C. Nótese que en este caso, solo el led rojo está encendido.

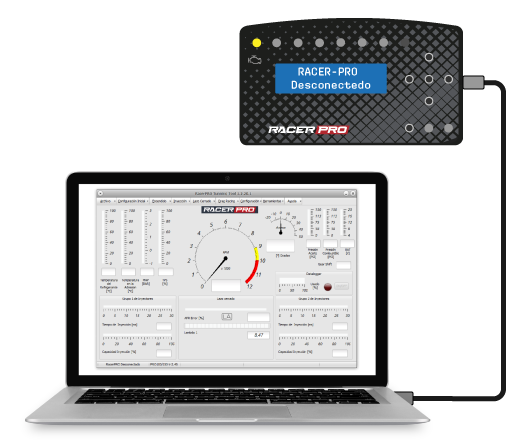

En la siguiente imagen, se utiliza un PRO-150 como vínculo. En este caso, al no estar el PRO-200 conectado o sin contacto, el display del PRO-150 lo muestra con la leyenda RACER-PRO Desconectado

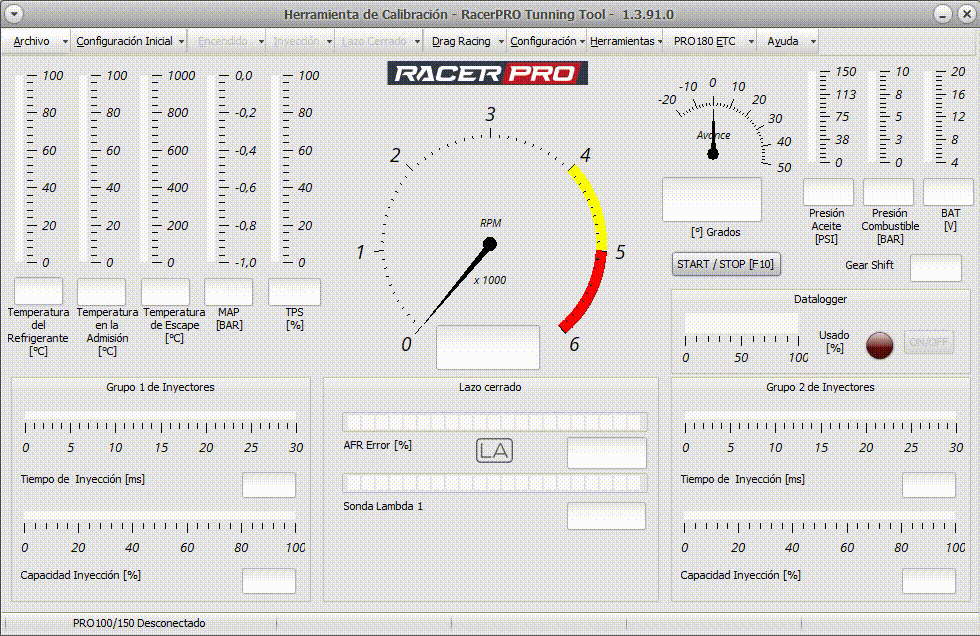

En ambos casos, el software muestra en la Barra de Estado que está en conexión con el PRO-100/PRO-150 pero que no con el PRO-200/PRO-300.
Conexión al PRO-200/PRO-300
Para poder comunicarnos con el PRO-200/PRO-300, debemos conectar la ficha Minifit de 4 contactos al PRO-100 o al PRO-150, como se muestra en las siguientes ilustraciones, y poner en contacto el vehículo.

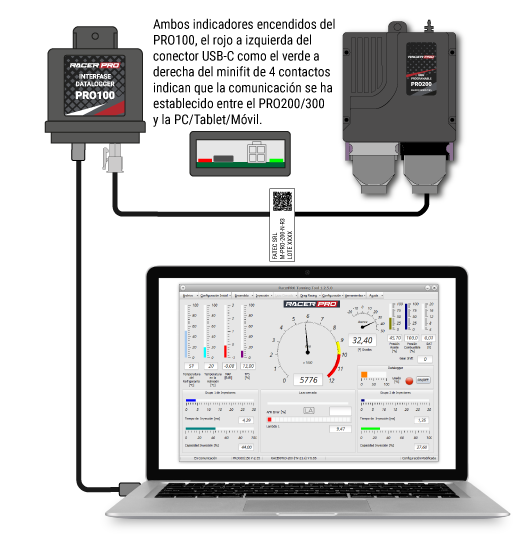

Ejemplo de conexión con un PRO-100
Ejemplo de conexión con un PRO-150
Para los dos casos, la barra de estado en la aplicación mostrará que se encuentra en comunicación.
Tip
Además del estado de comunicación, vas a poder ver en la barra de estado, una breve descripción del modelo de PRO-100/PRO-150 y del PRO-200/PRO300, junto con la versión de Firmware (2.75 para el PRO-150, y V-7.92 para el PRO-200-USB en este ejemplo).
Conexión al PRO-200-USB

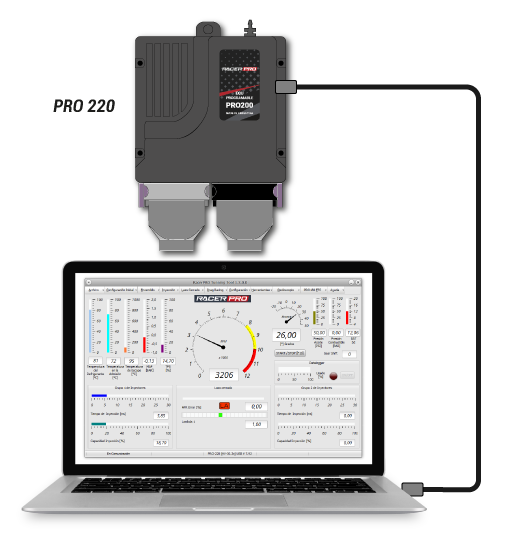

La PRO-200-USB es un caso especial de la familia RACER-PRO, ya que incluye dentro de la misma ECU la conexión USB para ser conectada directamente al puerto USB de nuestra computadora. En este caso, la conexón se realiza de la siguiente manera:
En este caso, en la barra de estado vamos a ver que el sistema está En Comunicación, solo con la PRO-200-USB, ya que no hay una PRO-100 o PRO-150 como vínculo entre la PC y nuestra ECU.
Nota
La PRO-200-USB también puede conectarse como el resto de las ECUs, mediante un PRO-100 o PRO-150, ya que también posee el puerto CAN de alta velocidad.
