Tabla A.F.R.

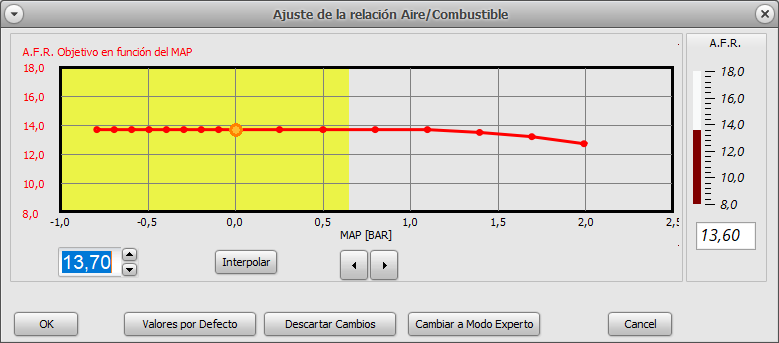

Esta interfaz permite configurar y visualizar la Relación Aire/Combustible (A.F.R.) en función de la presión del colector (MAP). Está diseñada para ajustar de manera dinámica el objetivo de mezcla de combustible en distintos rangos de carga, optimizando rendimiento, consumo y emisiones.

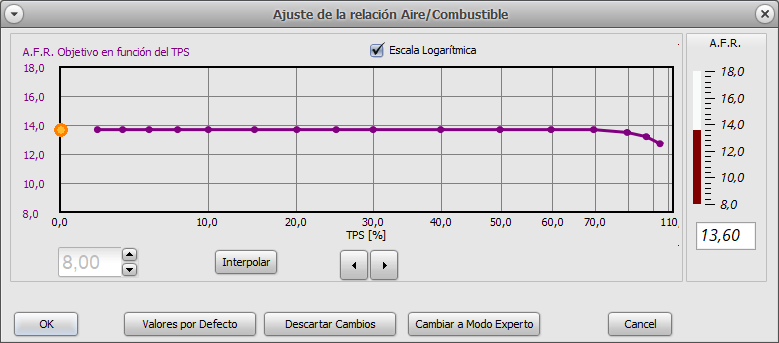

De igual forma, pero si tenemos configurado que nuestro sistema se ajusta por TPS (Tipo de Motor en Configuración Inicial), tendremos que configurar la relación aire/combustible en función de las variaciones de la apertura de la mariposa.

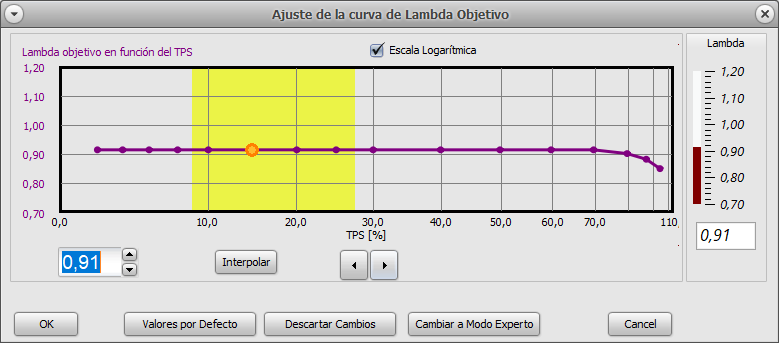

Podes elegir visualizar la curva en A.F.R. o Lambda (λ). Este ajuste lo podes cambiar en las Preferencias, y afecta a todas los lugares en donde se muestra la información de la sonda. En el caso de la tabla de configuración de la relación aire/combustible, se puede ver así:

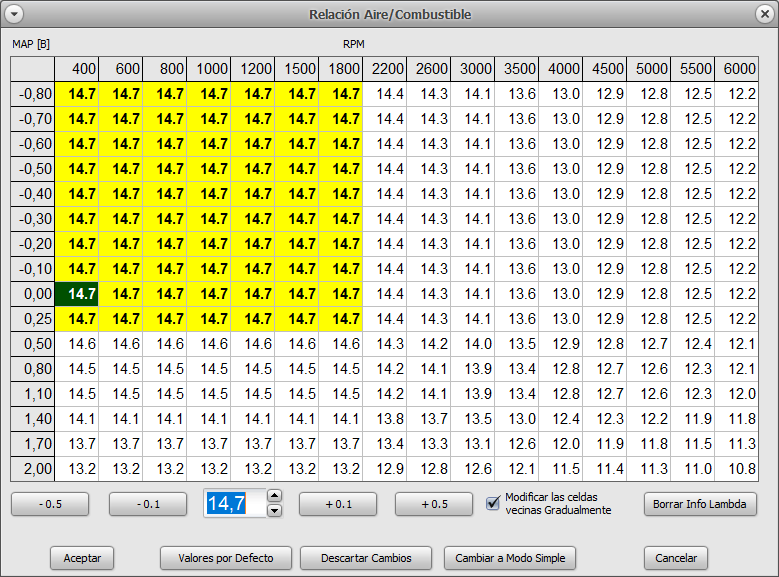

En todos los ejemplos anteriores el ajuste lo hacemos solo en función de una variable, MAP o TPS, per la velocidad del motor no aparece como opción en el modo de ajuste simple. Si queremos ajustar el AFR objetivo en función de las RPM del motor, tendremos que hacerlo en el modo experto, haciendo click en el botón Cambiar a Modo Experto. Haciendo esto, el software va a a trasladar los valores que ya tenemos en la tabla simple a las tabla bidimensional en función del MAP o TPS y la rotación del motor RPM.

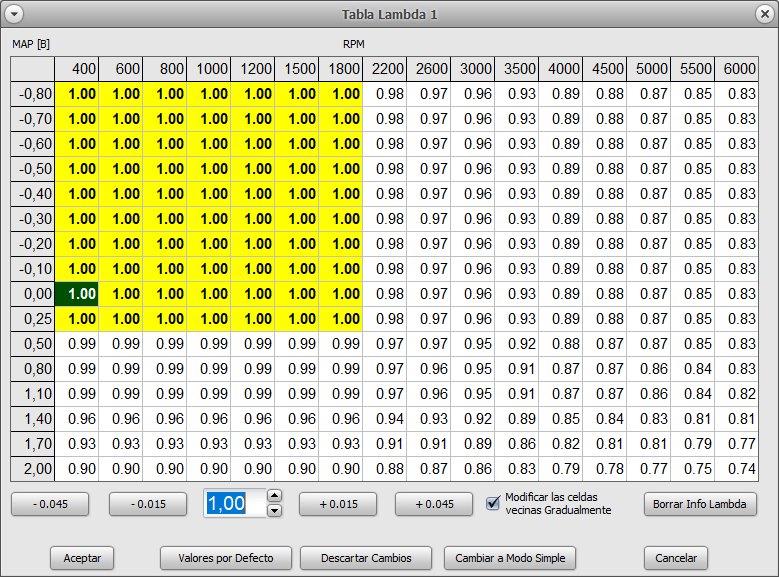

La misma tabla, pero presentada como lambda:
El ajuste de los valores se realiza de la misma manera que en todas las otras tablas, seleccionando el punto o el rango de puntos, o la celda o rango de celdas, para luego modificarlo de forma incremental, o escribiendo el valor directamente en el campo de ingreso del nuevo valor.
